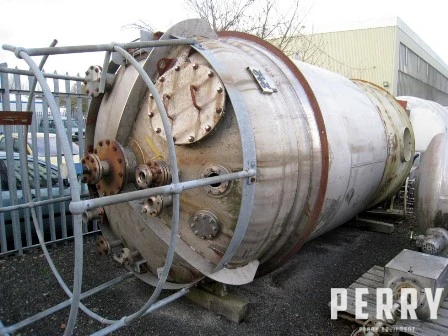

11 700-літровий вертикальний бак з нержавіючої сталі 316, з подвійними стінками, діаметром 2200 мм і прямою стороною 2700 мм

Опис

Використовується вертикальний циліндричний резервуар із нержавіючої сталі 316, об'ємом приблизно 11 700 літрів (загальний об’єм), з кожухом (прямі стінки лише 2,2 м у висоту), із звареними куполоподібними верхом і низом. Відкриття зверху: 3 х 50 мм, 3 х 80 мм, 2 х 100 мм, 1 х 150 мм, 1 х 300 мм (в центрі зверху, придатне для привідного вузла) і 1 люк діаметром 450 мм з кришкою на болтах, що можна знімати. Відводи внизу: 1 х 80 мм (по осьовій лінії) та 1 х 80 мм (зміщений від осьової лінії). Внутрішнє обладнання: судина обладнана чотирма (4) повними ребрами-жорсткостями довжиною 220 мм та товщиною 8 мм. Розміри судини: діаметр 2,2 м (+ 70 мм через нержавіючий кожух) х 2,7 м по прямій стінці + 500 мм на кожен куполоподібний кінець. Конструкція опирається на повний циліндричний каркас з вуглецевої сталі з двома (2) люками для доступу діаметром 200 мм та анкерним кільцем діаметром 2,33 м зовнішнього діаметра. Відстань від підлоги до нижньої площини фланця відводу внизу приблизно 600 мм. Також можливе підтримання установки на опорному кільці діаметром 2,47 м, розташованому на 1,2 мм нижче верхньої площини фланця в центрі зверху. Верхній купол оснащений трьома (3) ребрами жорсткості глибиною 140 мм для привідного вузла, а також знімним трубчастим захисним каркасом із вуглецевої сталі висотою 1,3 м і одним підйомним / поворотним вушком.
