System parowania tytanu o wydajności 45000#/godzinę

Opis

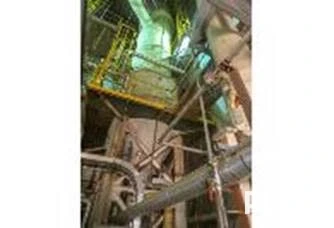

System odparowywania – Evaporator filmowy spływający Unitech Titanium

System odparowywania o wydajności 45 000 lbs/godz. Evaporator filmowy spływający Unitech Titanium wyprodukowany w 1993 roku, jednak nieużywany do 2008 roku, następnie eksploatowany przez około 9 miesięcy. Zawiera komorę parową z Incoloy 825; sekcję wymiany ciepła o powierzchni 15 862 stóp kwadratowych z 872 rurami tytanowymi Grade 2 o średnicy 2" i długości 36'; oraz sprężarkę MVR napędzaną silnikiem 500 HP. Projektowana wydajność ciągu to 92 gpm, przepływ destylatu 83,95 gpm. Przekłada się to na odparowanie 44 457 lbs/godz wody. Zawiera zawory ręczne oraz wybrane rozdzielacze rur ze stali nierdzewnej 304 i 316, a także fundament konstrukcyjny dla zbiornika evaporatora i deareatora. Drabiny, kraty i stalowe elementy dostępne na dodatkowe zamówienie.

Sprężarka MVR:
Sprężarka parowa MVR firmy A C Compressor Corporation. Odśrodkowa sprężarka powietrza o przepływie 22 543 acfm. Jednostopniowa z uszczelnieniem wału typu labiryntowego z buforem. Obudowa z żeliwa z wirnikiem i wałem ze stali nierdzewnej. Temperatura na wlocie 223°F (106°C). Ciśnienie na wlocie 15,6 MMH₂O, ciśnienie na wylocie 19,52 MMH₂O. Prędkość znamionowa 628 obr./min. Maksymalna prędkość ciągła 6289 obr./min. Maksymalna dopuszczalna temperatura wylotowa 400°F (204°C). Maksymalne dopuszczalne ciśnienie wylotowe 15,7 psig. Napędzany silnikiem Siemens typu CG II 500 HP, 1775 obr./min, 4000 V. Silnik przystosowany do 60 A przy 60 Hz. Sprężarka sprzęgnięta z silnikiem przez szybkozębną jednostkę przekładniową Westech z chłodnicą oleju, model #10705. Sprzęgła napędu firmy Rexnord, system wyposażony w kontrolę oleju i analizę drgań za pomocą systemu Bently Nevada 3300.

Rok produkcji 1993 – NIEUŻYWANY.
Zainstalowany w 2008 – używany około 9 miesięcy, od tego czasu pozostaje nieczynny.
