Turbina parowa Murray (Dresser-Rand) 9500 kW 850 PSI

Opis

Turbina parowa:
producent: Murray (Dresser-Rand)
moc znamionowa: 9500 kW
moc znamionowa przy zerowym ujściu pary: 6500 kW
para na wlocie: 850 PSIG / 750 °F
para do ujścia: 125 PSIG
przepływ pary do ujścia: 0 do 50 000 lb/godz.
maksymalny przepływ pary na wlocie: 120 000 lb/godz.
maksymalny przepływ spalin: 75 000 lb/godz.
liczba stopni: 9
prędkość obrotowa: 4711 obr./min
flansza na wlocie pary: 6" boczna
flansza na wylocie spalin: 48" górna
sterowanie: Woodward 505E

przekładnia zredukowana Lufkin 4700 do 1800 obr./min

generator:
producent: Ideal
moc znamionowa: 11177 kVA
kW: 9500
wskaźnik mocy (cos φ): 0,85
typ: Tewac
wzbudnica: bezszczotkowa 25 kW

Rok budowy: 2001
ostatni rok eksploatacji: 2008

zakres dostawy
zespół turbiny parowej z generatorem na podstawie
układ oleju smarnego,

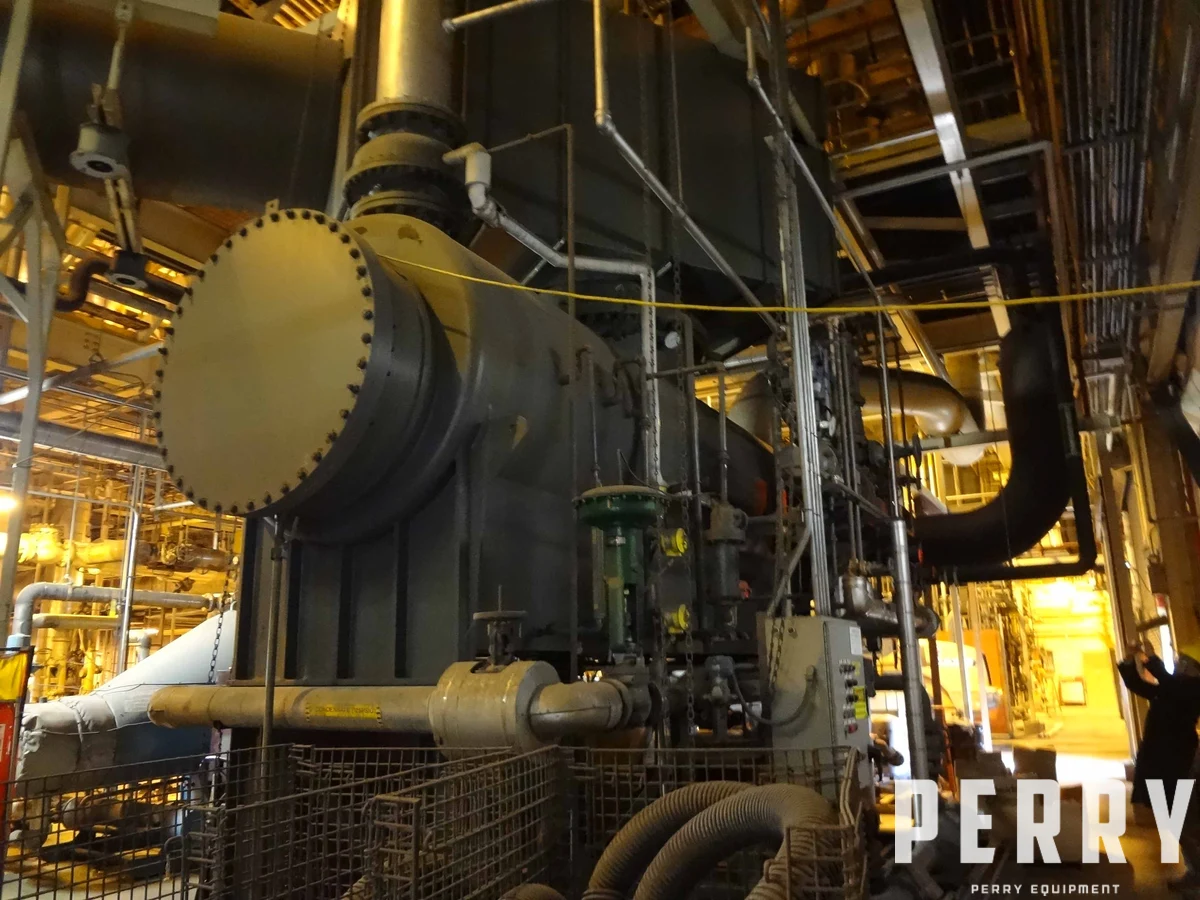

chłodnica,
wyrzutnik powietrza i panel sterowania turbiną.
Wyłączone: chłodnia, panel sterowania generatorem i wyłączniki.
