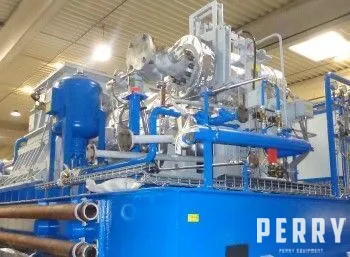

Utilisé 2009 SIEMENS 12,400 KW STG | Générateur AC Cogénération

Description

TURBINE À VAPEUR :
Fabricant : Siemens (Dresser-Rand) type d'échappement supérieur : RD9MQQ
Classement : 12 400 kw
Vapeur d'entrée : 600 psig/800 °F
Débit maximum de vapeur d'entrée : 116 097 lbs/hr
Vapeur d'échappement : 2" HgA
Taux de vapeur : 9.36 lbs/kwh
Nombre d'étages : 12
Taille de la vapeur d'entrée : 8" classe 400
Vitesse : 4500 rpm

RÉDUCTEUR D'ENGRENAGE :
Fabricant : Renk
Numéro de modèle : TL-500
Vitesse : 4526/1800 rpm

GÉNÉRATRICE :
Fabricant : Indar
Modèle : LSA-900-X/4
Puissance nominale : 15537 KVA
Tension : 13 800 v/3 phases, 60 hz
PF : 0.8
Vitesse : 1800 rpm
Type : Refroidissement à air sans balai

CONDENSATEUR :
Fabricant : GEA entrée supérieure
Surface : 10 446 pieds carrés
Entrée / sortie d'eau de refroidissement : 86 /98 °F
Débit d'eau de refroidissement : 15 850 gpm
Matériau du tube : Amiraute

PORTÉE DE L'APPROVISIONNEMENT
Turbine à vapeur, patin réducteur d'engrenage complet
Générateur avec boîte de bornes et régulateur de tension DECS 200
Système d'huile de lubrification
Condenseur avec éjecteur d'air
Pompe d'extraction de condensats avec moteur
Panneau de contrôle de la turbine
Panneau de contrôle du générateur
Batterie et chargeur 24 v

HISTOIRE :
Année de fabrication : 2009 jamais utilisée
