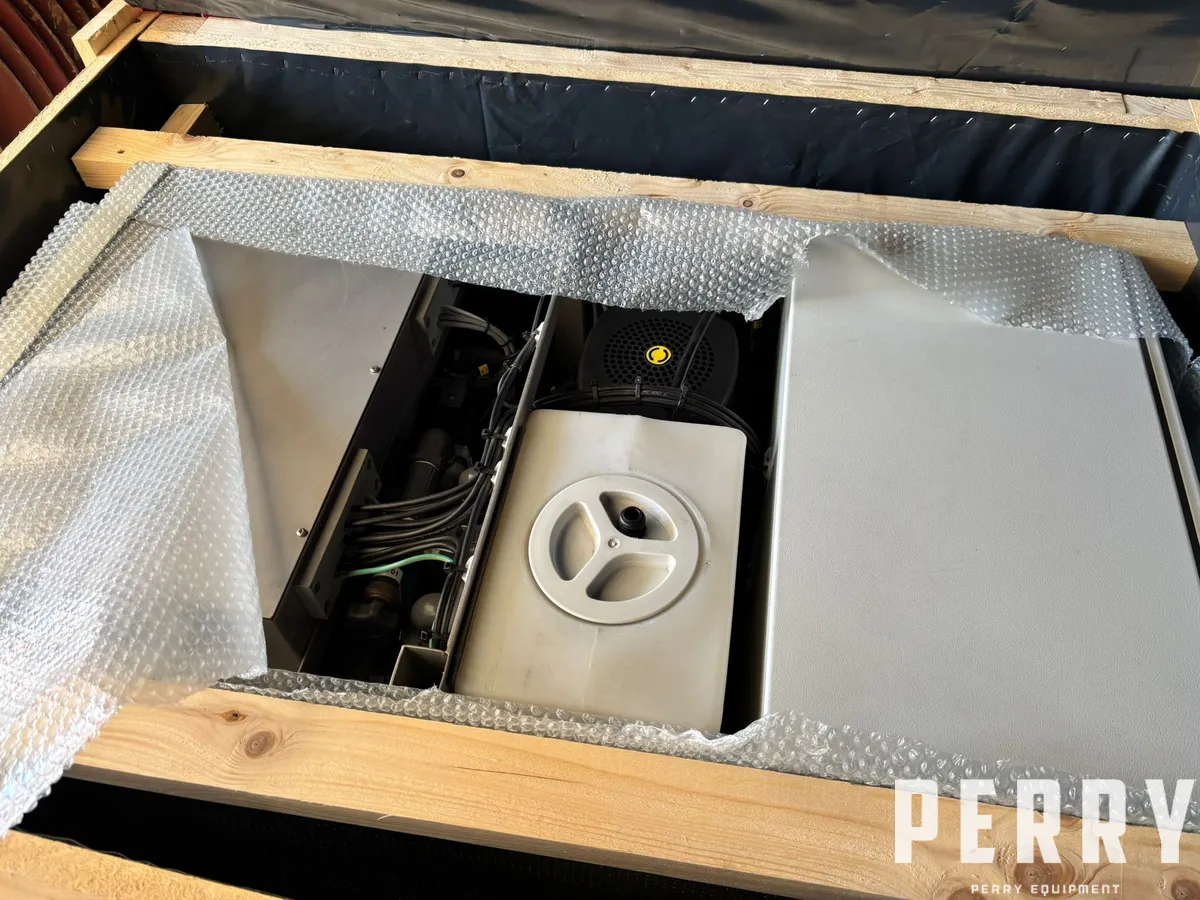

Système de production d'eau de haute pureté Ionpro LX utilisé.

Description

**Conception et Rendement :**
- Débit de conception : 500 L/hr (continu)
- Débit de Crête : 800 L/hr à 4.0 barg
- Temps de Fonctionnement : 16 heures/jour, 7 jours/semaine, 52 semaines/année

**Exigences de Qualité de l'Eau :**
- Conductivité: <1 μS/cm
- Température au Point d'Utilisation (POU) : Ambiante
- Nitrate : ≤0.2 ppm
- Métaux lourds (Pb) : ≤1.0 ppm
- pH : 6,5 - 8,0
- Carbone Organique Total (TOC) : ≤500 ppb
- Bactéries : <100 UFC/ml
- Endotoxine : <0.25 EU/ml

**Composants du Système :**
**Pré-traitement & Génération :**
- Réservoir d'Eau Brute et Pompe de Surpression :
- Réservoir de 200L avec évent de type AB
- Pompe Grundfos CM 3-6 I avec Manager de Pression PM2
- Filtre à Charbon Actif :
- Cuve GRP avec média de charbon actif
- Manomètres de pression d'entrée/sortie, vannes d'échantillonnage et vanne de purge
- Unité IonPRO LX :
- Adoucisseur d'eau duplex avec réservoir de saumure
- Filtration sur cartouche de 5 microns
- Réservoir d'éclatement multi-usage de 75L
- Membranes d'Osmose Inverse
- Module de Désionisation Electro Continu (CEDI)
- Traitement chimique d'assainissement (procédé d'assainissement automatisé)
- Affichage HMI pour le suivi des performances
- Unité de Désinfection UV :
- Acier inoxydable 316L
- Lampe UV de 254 nm certifiée FDA
- Moniteur d'intensité UV

**Stockage et Distribution :**
- Réservoir d'Eau Purifiée :
- 2000L en polypropylène noir avec base conique
- Filtre d'aération hydrophobe et débordement antibactérien
- Boucle de Distribution :
- Pompe centrifuge verticale à vitesse variable
- Filtre à endotoxine de 0.05 micron
- Vannes d'échantillonnage hygiéniques (avant/après UV et sur retour)
- Capteurs de conductivité calibrés à l'emplacement suivant :
- Sortie de l'IonPRO LX
- Sortie de la boucle de distribution
- Retour de la boucle
- Tuyauterie :
- Par défaut : boucle en PVC soudé au solvant

**Contrôle & Surveillance :**
- Panneau de commande central basé sur un relais
- Distribution de l'énergie et logique d'interverrouillage
- Surveillance de la conductivité et du débit
- Alarmes sonores/visuelles
- Enregistreur sans papier (conforme à 21 CFR Partie 11)
- Signaux disponibles pour les interverrouillages de ligne de passivation

**Exigences en Matière d'Utilitaires :**
- Eau d'Alimentation : 1,800 L/hr à 2-4 bar (pic lors de la régénération de l'adoucisseur)
- Capacité de Drainage : 2.0 m³/hr
- Air Instrumenté : 5.5–6.0 bar, 5 L/min intermittents
- Sel pour Adoucisseur : 6 kg/régénération (sel en tablette recommandé)
- Alimentation Électrique : 5 kW, 400V, 50Hz, triphasé (N+E)
