Línea de Secador de Lecho Fluidizado de Acero Inoxidable Buehler 316

Descripción

Línea usada de secador de lecho fluidizado para la producción de gránulos recubiertos. La línea consiste en:

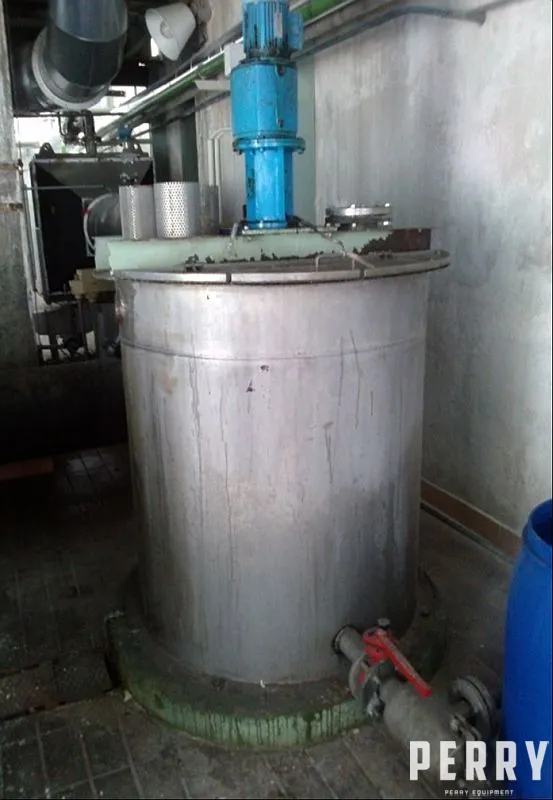

- Tanque de mezcla de acero inoxidable (Aisi 316) con volumen de 1 m³ para la preparación del líquido de recubrimiento.
- Bomba dosificadora peristáltica de Watson Marlow para alimentar el líquido de recubrimiento. Caudal de trabajo hasta 80 l/h, accionada por motor eléctrico de 0,18 kW y equipada con medidor de flujo de Krohne.
- Dos contenedores de polvo montados sobre báscula para preparar las dosis de polvo. Cada contenedor con volumen de 1,2 m³. Diseñado en acero inoxidable (Aisi 316). Incluye células de pesaje.
- Válvulas rotativas (2 unidades) para dosificar polvo en el secador de lecho fluidizado. Equipadas con convertidores de frecuencia. La válvula grande tiene una capacidad de salida hasta 750 kg/h y es accionada por un motor eléctrico de 0,55 kW; la más pequeña tiene una capacidad de salida hasta 150 kg/h y es accionada por un motor eléctrico de 0,18 kW.
- Filtro de aire para aire entrante - flujo de aire 15.000 Nm³/h, caída de presión 300 Pa.
- Calentador de vapor para calentamiento de aire por Klima - presión de vapor 4 bares, capacidad de calentamiento 433 kW, temperatura de trabajo del aire hasta 200 °C.
- Ventilador soplador con silenciador diseñado por Klima. Flujo de aire hasta 15.000 Nm³/h, presión 7.500 Pa. Accionado por motor eléctrico de 75 kW. Equipado con convertidor de frecuencia y dispositivo de medición de flujo de aire.
- Secador de lecho fluidizado de Buehler con boquillas de recubrimiento (8 unidades). Puede usarse en modo continuo y también como lote. Flujo de aire 10.000 Nm³/h, temperatura de trabajo del aire hasta 200 °C. Partes en contacto diseñadas en acero inoxidable (Aisi 316). Superficie de secado 1 m². El secador está equipado con dispositivos de medición de temperatura del producto (4 unidades), dispositivos de medición de la diferencia de presión (2 unidades), medición y regulación de la temperatura del aire de entrada, indicador de flujo para líquido de recubrimiento en cada boquilla, medición y regulación del flujo general del líquido de recubrimiento.
- Ciclón para limpieza del aire de escape. Diseñado para flujo de aire hasta 15.000 m³/h. Material acero inoxidable. Equipado con válvula rotativa - capacidad de salida 50 kg/h, accionada por motor de 0,18 kW.
- Silos para producto final - vertical, volumen 50 m³, diseñado en acero inoxidable.
