24" (609 mm) laboratorní papírenský stroj 39–343 GSM

Popis

Použitý 24" (609 mm) laboratorní papírenský stroj

Maximální provozní rychlost: 20 stop/min (6,1 metrů/min)
Rozsah gramáže: 24–210 lb/480 ft² (≈39–343 g/m²)
Šířka výrobku: 24" (609 mm) po oříznutí
Stav: Uvedeno při méně než 300 hodinách provozu

Hlavní součásti:

Hlavice dózy:
Nerezová ocel Hogenkamp hlava dózy se šířkou kalu 27"
Vybaveno (2) vnitřními ředicími válci a nastavením tloušťky pruhu (6–60 mil)

Formovací část:
Nerezový ocelový Fourdrinier stůl cca 12 ft (3,7 m)
Obsahuje (14) válečků pro filc a (3) nerezové sací boxy
12" vnější průměr předního válce

Lisovací část:

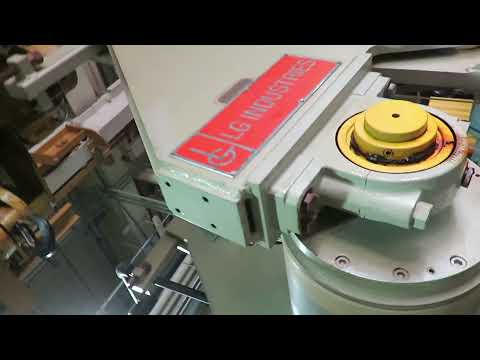

(2) lisovací sekce LG Industries s gumovým potahem a s válci s neprůraznými otvory
Schopné vysokotlakého i nízkotlakého lisování (až 500 PLI)
Nastavitelné pro aplikace s minimálním tlakem nebo bez tlakového řízení

Sušící část 1:
(10) sušících válců: (9) Sandy Hill, (1) Black Clawson
Velikost: 48" x 36" (1220 mm x 915 mm), certifikováno National Board, 150 psi (10,3 bar)
Tloušťka pláště 7/8", tloušťka čela 1-1/4"

Šikmý potahovač:
Vzduchem ovládaný design typu S-wrap

Sušící část 2:
(6) sušících válců: (3) Sandy Hill, (3) Black Clawson
Stejné specifikace jako sušící část 1

Kalander:
2-válcový kalander LG s horním válcem 16" x 32" (406 mm x 813 mm)
Spodní válec 18" x 32" (457 mm x 813 mm) s prohnutým válcem Mt Hope a volným válečkem

Navíječ:
Navíječ typu povrch s bubnem 32" x 16" (813 mm x 406 mm)

Příprava rmutu a příslušenství:
Refinér: Andritz R12MA jednohrotý refinér
Pulper: Black Clawson nerezový, průměr 36", spodní výpusť, motorový, datum výroby 9-70
Síto: Sweco 30" vibrační síto
Čerpadla: (2) Nash vakuová čerpadla, více čerpadel Goulds pro procesy

Nádrže a míchání:
(4) sklolaminátové otevřené nádrže, cca 500 gal (1890 l) každá
Výška 9', s miskovitým dnem, míchadla Lightning 1,5 HP, nerezové hřídele s dvojitými lopatkami
(2) sklolaminátové nádrže Raven, 1000 gal (3785 l) každá, s míchadly
(1) nerezová nádrž Baeuerle and Morris, cca 3000 gal (11 350 l), kuželové dno

Služby:
Pára:
1250 lb/hod při 125 psi (sušičky)
2100 lb/hod při 10 psi (systém bílých vod)
Elektrická energie: Celkový odběr cca 392 KVA
Vzduch: 80 SCFM při 80 PSIG
Voda: 60 GPM při 40 PSIG

Poznámky:
Dříve používáno jako výzkum a vývoj k výrobě filtračních papírů a speciálních druhů včetně vysoce výkonných vláknových papírů (např. Kevlar, syntetické směsi)
Schopné vývoje výrobků, pilotních testů a nízkorychlostních komerčních běhů
Navrženo pro rozsah konzistence listu od 1 % do 97 % (od hlavy dózy až po sušení)
